瓷器扭曲破裂变形的原因

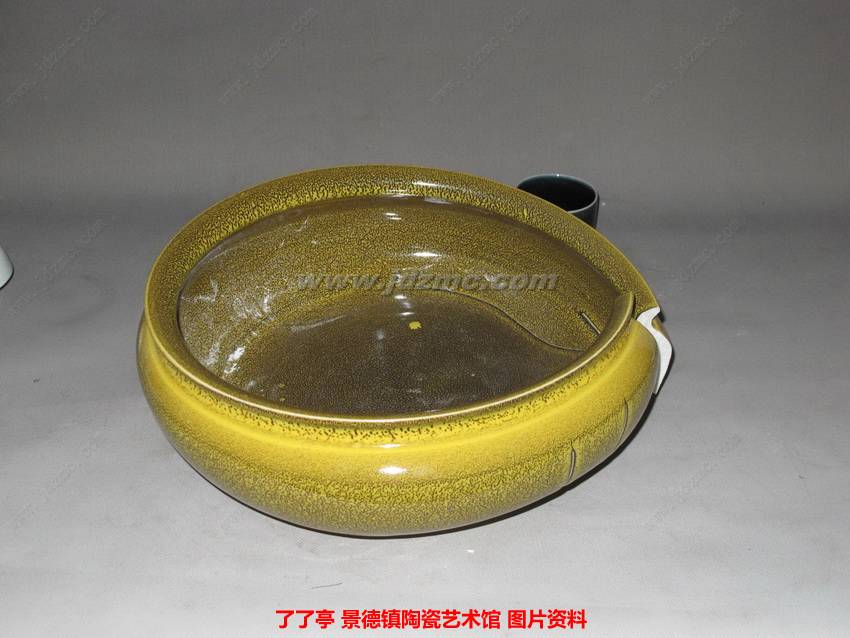

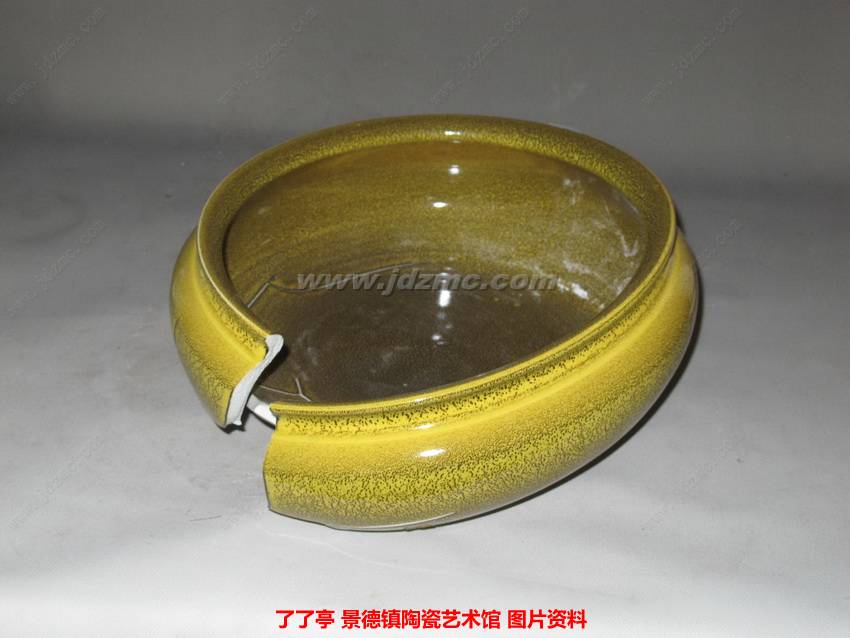

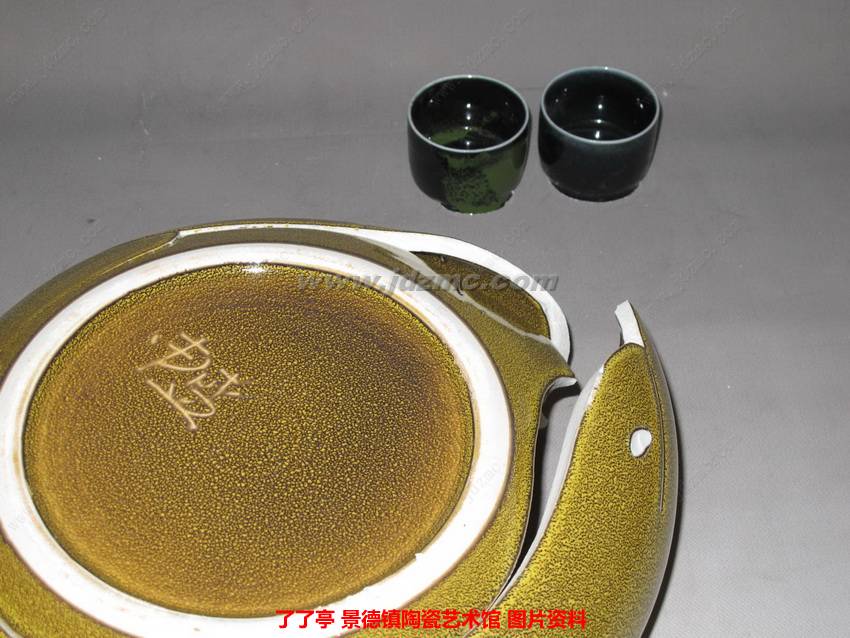

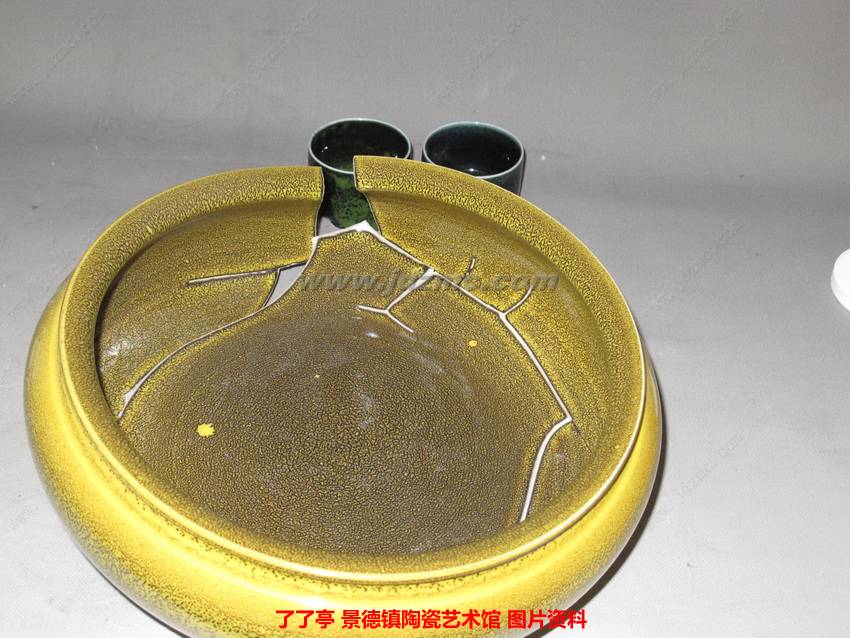

  对高温颜色釉发生任何问题都是有可能的，因为作为技术工种，就要分析原因，找出原因。这个黄色釉聚宝盆的瓷器，在烧制前是经过了素烧的，所以，它只是产生了扭曲变形，而如果未素烧，很可能会炸窑。那我们就陆续分析原因，第一个原因，底部棚板不平，或者有粘连现象导致坯体被不定向拉曲，从而形成。但是检查底部，未有任何粘连，所以排除。二,坯在烧制前被碰到，产生了隐形伤，这种应该是可能性比较大的，但是，在长期的实验过程中，一旦是坯出现了隐伤，往往只会是出现一条，或者相对规则方向的裂缝，很难这样向各个方向散射。三，还是坯本身的原因，一般素烧后的坯，如果本身有问题，立马就会出现，因为经历了700多度的高温，很多毛病会显现。但是我在吹釉前仔细检查过，没有任何问题。那么就说明了一条，在坯素烧前，这个隐伤就已经埋入。我通过判断，应该是坯在制作完成后，部分位置被雨，水等侵湿过，而随后又被快速干燥，以至于留下了隐患。如果这个坯没有被素烧，很有可能就直接在窑火中炸窑，正因为被素烧了，前面产生的应力被释放了不少，所以余下的应力，只是产生了拉裂，而没有爆炸。了了亭 李申盛/分析
