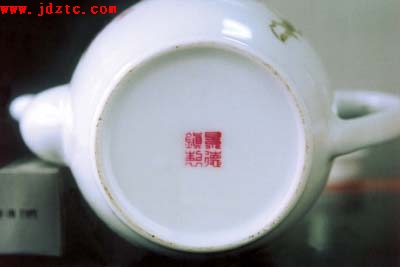

陶瓷是火的艺术。7501瓷的烧制是整个流程的关键。不同的烧成温度与不同的升温曲线，会取得不同效果。陶研所领导确定7501瓷烧成温度为1390℃至1400℃。当时没有能耐如此高温的匣钵，故成为最大难题。为了满足要求，需要在匣钵配方基础上增加15%的氧化铝，氧化铝是能耐2050℃高温的粉状材料，粘性差，成形困难。后在大家的努力下才解决耐高温的匣钵问题。景德镇的高白釉瓷一般是由高岭土、长石、石英制成。确定它的烧成温度是根据配方中的硅、铝含量与碱金属与碱土金属含量之比，通过计算来确定；正常的情况下一般高白釉瓷烧成温度为1300℃～1350℃。这是根据坯体的高温收缩趋于稳定在某范围内而定的。由于7501瓷是毛泽东用瓷，故锁定在一个新的烧成温度和烧成制度：蒸发期为常温～400℃，氧化期为400℃～1030℃，还原期为30℃～1240℃，成瓷期为1240℃～1390℃；升温到达1380℃时，升温采用特殊办法，保温2小时直至达到1400℃。7501瓷的10名烧制人员夜以继日地精心操作，防备因不小心而倒窑。这样由1975年5月25日初烧出第一窑，直至1975年8月31日共烧22窑，制出14103件瓷器。合格率为30%左右，实际成品为4200件。

上一页  [1] [2] [3] [4] [5] 下一页
