政治任务造就的瓷中精品:毛泽东用瓷鉴赏

湖南醴陵窑制作的毛泽东用瓷
　　从1958年起至1974年止，湖南醴陵窑多次为毛泽东制作生活专用瓷，包括食具、茶具、文具、烟灰缸、牙盒等。由于种种原因，散落于民间的毛泽东用瓷非常稀少。直到1997年广州嘉德拍卖会上毛泽东用瓷才第一次公开露面。当时作为拍品的红月季花碗尚有釉裂，但因收藏价值高而大受藏家追捧，最终以8.8万元成交。后来多件毛泽东用瓷陆续被发现，如四季花卉纹碗、梅花系列食具、胜利杯、茶壶、红山茶鱼盘、烟灰缸、牙盒等。但这仅仅是其中的一部分，还有待于进一步发现、研究。

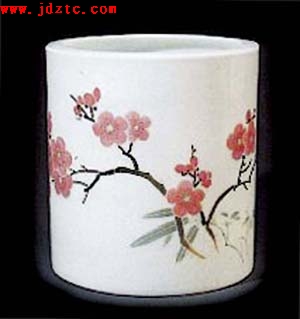

景德镇为毛泽东特制的笔筒和芙蓉碗
　　1994年，Y先生在新加坡以9000元向人购买了一个20世纪70年代为毛泽东特制的笔筒，这个笔筒目前的价格已经翻了10几倍以上。1995年，他在本地的一个拍卖会上，又以5000元买了个为毛泽东制作的芙蓉碗，这个碗的身价也飙升了一二十倍。

上述笔筒和芙蓉碗都是由中国著名陶瓷制作地景德镇出产的，制作者是当地的高级美术工艺师。据收藏者介绍，它们都是在1975年制造，而还未送给毛泽东时，毛泽东就在1976年去世了。后来，这两件瓷器流入民间。

　　三、烧制


瓷壶底款

　　陶瓷是火的艺术。7501瓷的烧制是整个流程的关键。不同的烧成温度与不同的升温曲线，会取得不同效果。陶研所领导确定7501瓷烧成温度为1390℃至1400℃。当时没有能耐如此高温的匣钵，故成为最大难题。为了满足要求，需要在匣钵配方基础上增加15%的氧化铝，氧化铝是能耐2050℃高温的粉状材料，粘性差，成形困难。后在大家的努力下才解决耐高温的匣钵问题。景德镇的高白釉瓷一般是由高岭土、长石、石英制成。确定它的烧成温度是根据配方中的硅、铝含量与碱金属与碱土金属含量之比，通过计算来确定；正常的情况下一般高白釉瓷烧成温度为1300℃～1350℃。这是根据坯体的高温收缩趋于稳定在某范围内而定的。由于7501瓷是毛泽东用瓷，故锁定在一个新的烧成温度和烧成制度：蒸发期为常温～400℃，氧化期为400℃～1030℃，还原期为30℃～1240℃，成瓷期为1240℃～1390℃；升温到达1380℃时，升温采用特殊办法，保温2小时直至达到1400℃。7501瓷的10名烧制人员夜以继日地精心操作，防备因不小心而倒窑。这样由1975年5月25日初烧出第一窑，直至1975年8月31日共烧22窑，制出14103件瓷器。合格率为30%左右，实际成品为4200件。
